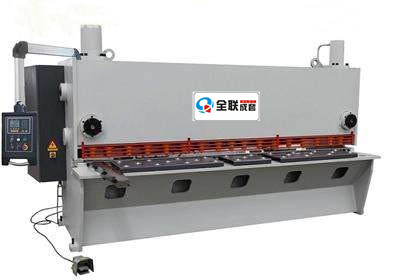

QC11Y系列液壓閘式剪板機主要性能及特點

1. 剪板機機架采用全鋼整體焊接結構，有足夠的強度及剛性，并通過高頻振動消除內應力，保證機身的整體精度。

2. 采用大型落地鏜銑床，用一次加工法，作精密加工，以確保加工精度。

3. 三點滾輪支撐液壓閘式結構。

4. 剪板機液壓系統采用整體式邏輯回路，經由順序閥控制，蓄能器回程，動作平穩，噪音低，維護簡單。

5. 采用液壓系統控制刀板上、下運動。

? 采用高強度矩形刀片，四個刃口均可使用。

? 滾軸式工作臺送料裝置及前托料裝置，送料方便，并保證工件在運行時不被劃傷。

6. 剪板機壓料裝置采用整體回路及獨立式并列壓緊缸，且壓料裝置裝有橡膠墊,當板料不平時，可自由伸縮壓緊在板料上，且壓緊力也可隨板料材質及厚度自動調整，不傷板面。

7. 剪板機刃口間隙電機快速調整，操作簡易，以適應不同板厚及材質的剪切需要。

8. 剪切行程通過系統進行控制剪切長度調整，使刀片不需要完成整個循環，節省了工作時間，增加了行程次數，即提高了生產效率。

9. 燈光線影對線裝置，便于畫線剪切。

10.剪板機 液壓電控調整剪切角度。剪切角可在規定范圍內調整。剪切薄板時可進一步提高剪切質量，剪切厚板時可增加被剪板材的厚度。在剪切狹窄的條料時剪切角調整顯得特別有用：較小的剪切角可減少條料的扭曲變形

11. 剪板機電動后擋料裝置，自動單向定位，控制精度高，不用手動微調。

12. 剪板機電氣控制集中可靠：

? 動力設施均設于機身內，通過對控制面板上的按鈕進行操作來控制和實現。

? 設有腳踏開關，可通過其直接對剪切動作進行操作，方便快捷。

? 主要電氣元件選用正泰產品。

? 活動式安全防護欄，可保護操作者的安全，并能清楚的看到剪切的情形，既安全，又方便。

? 采用熔斷器來對控制電路的短路進行保護。

? 電機的過載和短路，通過空氣開關進行保護。

? 操作面板和腳踏開關，均設有急停開關按鈕，在操作錯誤時，可及時停機。

13. 剪板機液壓系統安全可靠

? 液系統集成塊設有直動式安全溢流閥，以確保準確的壓力調整。

? 為保護油泵的安全，在泵頭處特設有管式單向閥，以避免油壓對泵體的沖擊。
