四柱液壓機的結構及特點

1、四柱液壓機主體為三梁四柱結構，由機身、主缸、頂出缸、沖裁緩沖缸等組成。機身由上橫梁、滑塊、工作臺、立柱、調節螺母及鎖緊螺母等組成。依靠四個立柱作為骨架，上橫梁及工作臺由鎖緊螺母緊固于兩端，機器精度靠調節螺母及緊固于上橫梁的鎖緊螺母來調整。滑塊與主缸活塞桿聯接，依靠四柱導向上下運動。上梁、滑塊均為優質鑄鐵，工作臺為鋼板焊接結構，焊后時效處理，以有效消除內應力。

2、四柱液壓機主缸采用活塞式結構形式，缸體和活塞桿采用45#鍛鋼制造，活塞桿表面進行中頻淬火，表面硬度達到HRC45～50，主缸密封件采用進口材料，密封可靠且使用壽命長。

3、液壓墊油缸采用活塞式結構形式，缸體和活塞桿采用45#鍛鋼制造，活塞桿表面進行中頻淬火，表面硬度達到HRC45～50，油缸密封件采用進口材料，密封可靠且使用壽命長。

4、四柱液壓機立柱采用45#鍛鋼制造，表面中頻淬火后再鍍硬鉻，表面硬度達到HRC45～50。

5、液壓機滑塊的行程控制采用無觸點行程開關控制，可任意調整。

6、液壓機立柱導向套材料采用復合材料，避免立柱與導向套間的拉傷和磨損。

7、液壓機滑塊下平面與工作臺上平面可根據用戶要求或供方按標準設計制造安裝模具用的T型槽。

全聯機床專家特別推薦：m.yhfin.com.cn

銷售熱線：13679186788

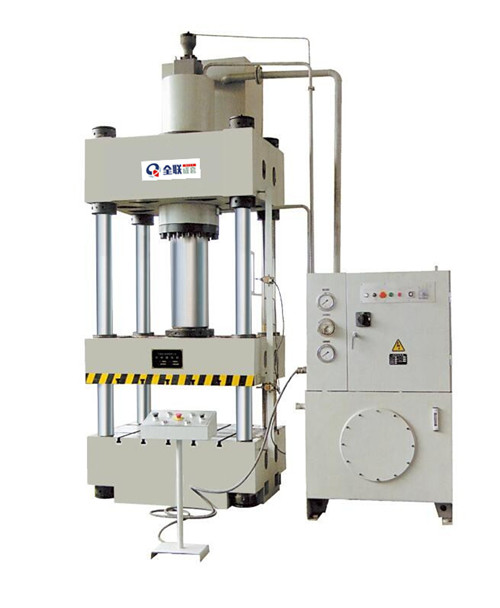

四柱液壓機
